Секрет кольорів проводів: як визначити призначення та функцію проводів за кольором

У сучасному суспільстві електрика стала невід'ємною частиною нашого життя. Від різноманітних електричних приладів у домі до великого обладнання на промисловому виробництві, дроти відіграють життєво важливу роль у цих системах. Однак для багатьох різнокольорові дроти є загадкою. Що означають дроти різного кольору? Яке їх використання в енергосистемі? Ця стаття розкриє для вас секрет кольорів проводів, щоб ви могли краще зрозуміти функції та використання проводів, а також додати гарантію безпеки у ваше життя.



У системі живлення дроти різних кольорів виконують різні функції, що полегшує ідентифікацію та розрізнення під час встановлення та обслуговування. Ось деякі поширені кольори дротів і їх значення:
Чорний і червоний:Ці два кольори зазвичай використовуються для проводів під напругою (L), також відомих як фазні дроти. Провід під напругою - це струмоведуча частина системи живлення, яка відповідає за передачу струму від джерела живлення до енергоспоживаючого обладнання. У домашньому чи промисловому ланцюзі провід під напругою є життєво важливою частиною.
Білий і сірий:Ці два кольори зазвичай використовуються для нейтральних проводів (N). Нульовий провід є каналом для повернення струму, що забезпечує замикання ланцюга. У трифазному ланцюзі нульовий провід вирівнює напругу і забезпечує стабільну роботу енергосистеми.
Зелений і жовтий:Ці два кольори зазвичай використовуються для проводу заземлення (E). Основна функція дроту заземлення – захистити ланцюг і запобігти таким небезпечним ситуаціям, як ураження електричним струмом. Коли ланцюг виходить з ладу, дріт заземлення може проводити струм у землю, тим самим захищаючи безпеку персоналу та обладнання.



На додаток до загальних кольорів проводів, згаданих вище, існують інші кольори проводів у деяких конкретних сценаріях застосування. Ці кольори допомагають розрізняти різні функції та забезпечують безпечну та ефективну роботу системи живлення.
Синій:У ланцюгах постійного струму в якості зазвичай використовуються сині дротинегативні полюси. У колах змінного струму сині дроти іноді також використовуються як нейтральні дроти. Через різницю між ланцюгами постійного та змінного струму сині дроти також відрізняються.
Коричневий:У ланцюгах змінного струму дроти коричневого кольору часто використовують якпроводи під напругою, особливо в Європі та деяких інших регіонах. Стандарти використання коричневих проводів відрізняються в різних країнах і регіонах, тому при їх використанні слід приділяти особливу увагу.
Помаранчевий:У багатопровідних схемах часто використовуються помаранчеві дротипроміжна проводка. Наприклад, у схемі двостороннього вимикача помаранчеві дроти можуть використовуватися для підключення лінії між вимикачем і лампою.
Фіолетовий і рожевий:Ці кольори іноді використовуються дляконкретні цілі, як-от ланцюги керування чи ланцюги освітлення, щоб уникнути плутанини з іншими проводами. Фіолетовий і рожевий дроти допомагають швидко ідентифікувати дроти з певними функціями в деяких складних схемах.





Стандарти використання кольорів проводів можуть відрізнятися в різних країнах і регіонах. Ось стандарти кольору проводів для деяких основних країн і регіонів:
Сполучені Штати:Згідно з Національним електричним кодексом (NEC), чорний, червоний і синій зазвичай використовуються для проводів під напругою, білі – для нейтральних проводів, а зелені або оголені дроти – для проводів заземлення.
Європа:У Європі коричневий, чорний і сірий зазвичай використовуються для проводів під напругою, синій для нейтральних проводів і зелено-жовті двоколірні дроти для проводів заземлення. Цей стандарт визначено Міжнародною електротехнічною комісією (IEC).
Китай:У Китаї червоний, жовтий і зелений зазвичай використовують для проводів під напругою, синій для нейтральних проводів і жовто-зелені двоколірні дроти для проводів заземлення. Цей стандарт визначено Національним управлінням стандартизації.
Розуміння стандартів кольору дроту в різних країнах і регіонах особливо важливо для інженерів-електриків і електриків. У багатонаціональних інженерних проектах дотримання місцевих стандартів кольору проводів може ефективно уникнути неправильного підключення та нещасних випадків.





Хоча колір дроту може допомогти нам швидко визначити його призначення, ми все одно повинні бути дуже пильними під час фактичної роботи. Ось кілька порад щодо безпеки:
Зверніться до електричної схеми:Перед будь-якими електричними операціями обов’язково ознайомтеся з відповідною електричною схемою, щоб підтвердити конкретну функцію кожного проводу. На електричній схемі можна знайти детальну схему схеми та інформацію про підключення, що є важливою основою для безпечної роботи.
Використовуйте тестові інструменти:Навіть якщо колір правильний, використовуйте вольтметр або мультиметр, щоб переконатися, що він правильний. За допомогою перевірки ви можете визначити, чи є дріт під напругою та чи правильне підключення до мережі, щоб уникнути неправильної роботи.
Операція вимкнення живлення:Перед будь-якими електричними операціями обов’язково відключіть джерело живлення, щоб забезпечити безпеку робочого середовища. Вимкнення живлення може ефективно уникнути ураження електричним струмом і є основним кроком для безпечної роботи.
Професійна операція:Для складних електричних систем рекомендується використовувати професійних електриків, щоб уникнути нещасних випадків, спричинених неправильною експлуатацією. Професійні електрики мають багатий досвід і знання для забезпечення безпеки та надійності електричних операцій.

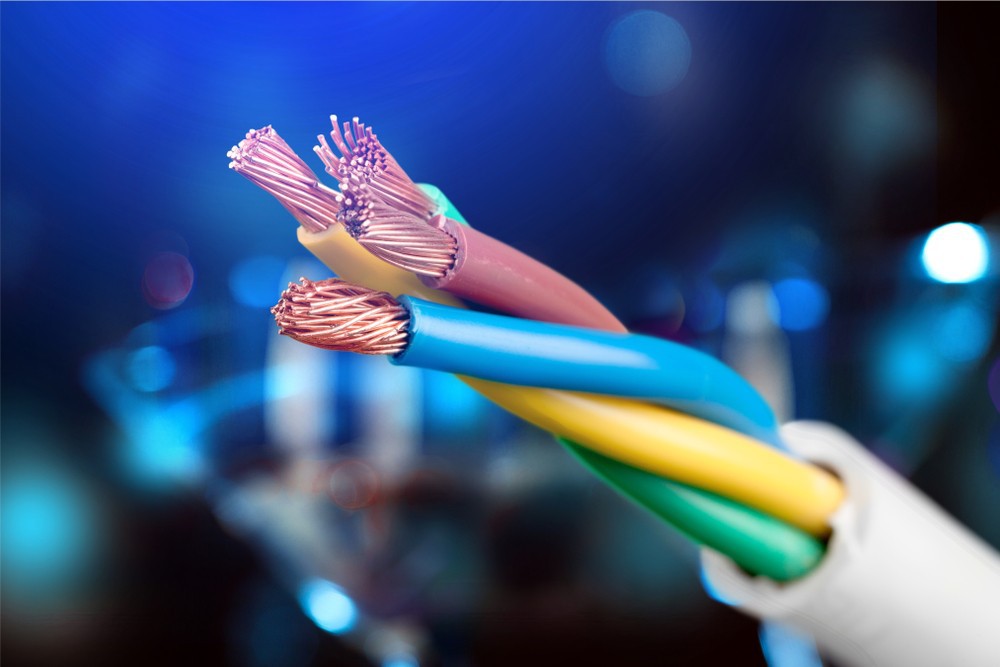

З постійним розвитком технологій колірне кодування та ідентифікація проводів також постійно розвиваються та вдосконалюються. У майбутньому, з популяризацією розумних мереж і розумних будинків, колірне кодування проводів може стати більш витонченим і інтелектуальним. Наприклад, шляхом вбудовування електронних міток у дроти можна досягти автоматичної ідентифікації та керування проводами, підвищуючи рівень інтелектуальності систем живлення.
Крім того, із зростанням екологічної обізнаності матеріали та процеси виробництва проводів у майбутньому також будуть більш екологічно чистими та стійкими. Наприклад, використання відновлюваних матеріалів і екологічно чистих покриттів для виробництва проводів може не тільки зменшити забруднення навколишнього середовища, але й підвищити безпеку та довговічність проводів.
Розуміючи класифікацію кольорів проводів і функції, які вони представляють, ми можемо виконувати електричні операції безпечніше та ефективніше. У повсякденному житті ці знання можуть не тільки допомогти нам краще зрозуміти принципи роботи електрообладнання, але й надати нам ефективні вказівки в надзвичайних ситуаціях. Я сподіваюся, що ця стаття розкриє для вас таємницю кольорів проводів і зробить вас більш комфортними у світі електрики. Незалежно від того, чи йдеться про встановлення та технічне обслуговування домашніх електричних мереж чи проектування та введення в експлуатацію промислових електричних систем, правильне визначення кольорів проводів є ключем до забезпечення безпеки та ефективності. Оволодівши цими знаннями, ви можете не лише покращити власні електротехнічні навички, але й надати допомогу та вказівки тим, хто вас оточує, і спільно створити безпечне та надійне енергетичне середовище.
