Повний посібник із проводів і кабелів сонячних панелей

Сонячні дроти, необхідні для з’єднання невід’ємних компонентів фотоелектричної системи, доступні в різних типах. Ці дроти в основному служать для встановлення з’єднань між чотирма ключовими компонентами: сонячною панеллю, інвертором, контролером заряду та батареями.

Вибір правильного типу дроту має першочергове значення для безперебійної роботи та ефективності фотоелектричної системи. Вибір невідповідного сонячного дроту може призвести до неможливості забезпечити необхідну напругу, що спричинить нездатність живити електричні блоки або призведе до недостатнього повного заряду акумуляторної батареї. Неможливо переоцінити важливість вибору правильного сонячного дроту, оскільки це безпосередньо впливає на загальну продуктивність і надійність фотоелектричної системи.

Загалом, дроти сонячних панелей можна розділити на два основні типи: одножильний або суцільний та багатожильний провід. Одинарний або суцільний дріт характеризується одним металевим дротом, який ізольовано захисною оболонкою, хоча також доступні оголені варіанти. Цей тип добре підходить для статичних застосувань, що робить його сприятливим вибором для домашньої електропроводки. Незважаючи на свою економічну ефективність і більш компактний діаметр за тієї самої вантажопідйомності, одинарний дріт переважно доступний меншого калібру.

З іншого боку, багатожильний дріт складається з кількох провідників, скручених разом і укладених у захисну оболонку, утворюючи гнучкий багатожильний провід. Багатожильний сонячний дріт демонструє більшу гнучкість, що робить його ідеальним для додатків, які передбачають часті переміщення. Рекомендується вибрати стандартний багатожильний провід, якщо ваша сонячна система встановлена ​​в зоні, схильній до сильних вітрів або регулярної вібрації. Завдяки наявності кількох провідників в одній лінії, багатожильний дріт забезпечує підвищену провідність. Однак важливо зазначити, що багатожильний дріт зазвичай має більший діаметр і коштує дорожче. Стандартний багатожильний дріт зазвичай вибирають для великих і відкритих установок.


Сонячні дроти далі класифікуються на основі використовуваного матеріалу провідника, причому загальним вибором є алюміній і мідь для побутових і комерційних установок.

Мідні сонячні дроти виділяються своєю кращою провідністю порівняно з алюмінієвими. Навіть з однаковим розміром мідні дроти можуть пропускати більше струму, ніж їхні алюмінієві аналоги. Мідь забезпечує гнучкість і виявляє кращу стійкість до тепла, що робить її придатною для широкого спектру застосувань, як усередині, так і на вулиці. Незважаючи на ці переваги, варто зазначити, що мідні дроти, як правило, дорожчі.

І навпаки, алюмінієві дроти є більш економічно ефективним варіантом, але мають певні компроміси. Вони, як правило, більш жорсткі та схильні до ослаблення при згинанні. Це робить їх більш придатними для застосування з великими габаритами та зовнішніх установок, таких як службові входи. Хоча алюміній може не відповідати провідності міді, він залишається життєздатним вибором для тих, хто шукає більш бюджетний варіант, особливо в сценаріях, де гнучкість не є критичним фактором.

Сонячні дроти демонструють варіації на основі їх ізоляції, яка служить захисною оболонкою, що захищає кабель від факторів навколишнього середовища, таких як волога, тепло, хімічні речовини, вода та ультрафіолетове світло. Кілька типів ізоляції, які зазвичай використовуються, відповідають різним сценаріям застосування:

THHN: підходить для встановлення в сухих приміщеннях.

TW, THW і THWN: Ідеально підходить для трубок, встановлених у вологих, внутрішніх або зовнішніх умовах.

UF і USE (підземний службовий вхід): призначений для вологої підземної проводки, але не обмежується підземними застосуваннями.

THWN-2: переважно для внутрішнього застосування, цей тип дешевший. Він не повинен бути стійким до ультрафіолетового випромінювання, оскільки він проходить через трубопровід. THWN-2 може запускатися безпосередньо до головної панелі обслуговування, застосовної для ланцюгів постійного та змінного струму. Коригування розміру необхідно після того, як проводка пройде через інвертор.

RHW-2, PV Wire та USE-2 сонячний кабель: призначені для вологих зовнішніх робіт, ці дроти добре підходять для проводки сонячних панелей, з’єднань сервісних терміналів і підземних службових входів. Оболонки фотоелектричного дроту та USE-2 розроблені для захисту від екстремального ультрафіолетового випромінювання та вологи, а фотоелектричний дріт має додатковий шар ізоляції.

Використання кольорових сонячних проводів відіграє ключову роль у спрощенні виконання та відображення планів електропроводки в сонячній системі. Колір кожного дроту служить візуальним індикатором його призначення та функції, допомагаючи не лише в початковому налаштуванні, але й у подальшому пошуку несправностей і ремонті. Щоб зберегти узгодженість і ясність, Національний електричний кодекс (NEC) позначає спеціальні кольорові коди для ізоляції провідників і їх передбачуваного застосування.

Для програм змінного струму (AC) колірне кодування таке:

Червоний, чорний або інший колір для незаземлених гарячих застосувань.
Білий для заземленого провідника.
Зелений або оголений для заземлення обладнання.
У програмах постійного струму (DC) колірна схема відрізняється:

Червоний позначає позитивний полюс.
Білий колір позначає негативний полюс або заземлений провідник.
Для заземлення обладнання використовується зелений або голий колір.

Фотоелектричні дроти мають конкретні номінальні значення на основі їх максимальної сили струму, що є критичним фактором для забезпечення ефективної роботи та безпеки сонячної системи. Сонячні батареї з більшою силою струму вимагають більш товстих сонячних проводів із відповідно вищим номіналом. Важливо перевірити номінальну силу струму вашої системи та вибрати провід, здатний витримати очікуване навантаження. Наприклад, якщо ваша система виробляє 9 ампер, виберіть 9-амперний дріт або трохи вищий, наприклад 10 або 11 ампер.

Вибір дроту для сонячних батарей із нижчим номіналом може призвести до проблем із падінням напруги з часом, що потенційно призведе до перегріву та підвищеного ризику пожежі. Товщина дроту сонячної батареї прямо пропорційна його амперній потужності - чим товщий дріт, тим вища амперна потужність. Як правило, завжди використовуйте дріт достатньої товщини або трохи товщий, щоб витримувати випадкові стрибки напруги. Визначте прилад із найвищою силою струму у вашій системі та виберіть провід, здатний витримувати цей струм.


Щоб допомогти визначити відповідний розмір дроту, ви можете скористатися онлайн-кошторами розмірів дроту. Розмір мідних сонячних фотоелектричних проводів визначається за шкалою American Wire Gauge (AWG). У системі AWG зі збільшенням числа AWG діаметр дроту зменшується. Наприклад, провід сонячних батарей 2 AWG має більший діаметр, ніж провід 12 AWG. Однак важливо зазначити, що розмір дроту обернено пропорційний потужності підсилювача; наприклад, сонячні кабелі 2 AWG мають потужність 95 ампер, тоді як 12 AWG сонячні кабелі мають потужність 20 ампер. Ці знання гарантують добре підібране та безпечне електричне налаштування для вашої сонячної енергетичної системи.

На додаток до врахування номіналу та товщини сонячних проводів, дуже важливо врахувати їх довжину, оскільки відстань, яку проходить електроенергія, може вплинути на споживану силу струму. Коли електрика долає більші відстані, існує більша ймовірність втрати струму. Щоб підвищити безпеку та пом’якшити можливі проблеми, доцільно використовувати сонячний провід трохи товщі, особливо якщо він має значну довжину.

Наприклад, якщо установка охоплює 5 метрів з максимальним навантаженням 10 ампер і допускає 3% прийнятних втрат кабелю, сонячного кабелю товщиною 6 мм може бути достатньо. Однак, якщо та сама установка простягається на 15 метрів, стає необхідним сонячний кабель товщиною 25 мм. Використання проводів з нижчими параметрами підвищує ризик падіння напруги, перегріву та ймовірність пожежі.

Електрики часто рекомендують підготуватися до майбутніх вимог до навантаження, вибравши більш товсті дроти під час початкового встановлення. Цей проактивний підхід не тільки забезпечує безпеку та ефективність поточної системи, але й враховує потенційні розширення або збільшення потреб у енергії в майбутньому. Ретельний аналіз довжини дроту, а також відповідної товщини та номіналу є важливими для створення міцної та надійної сонячної енергетичної системи.

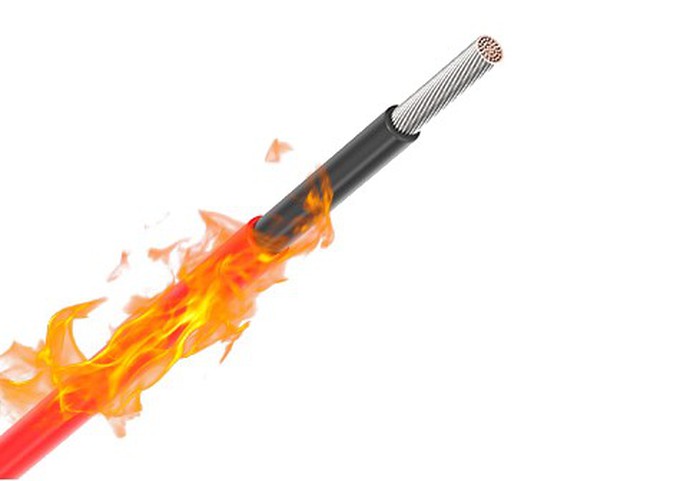

Сонячні кабелі постійного струму в фотоелектричній (PV) системі зазвичай класифікуються як модульні кабелі або струнні кабелі. Ці кабелі зазвичай виготовляються як одножильні мідні дроти з ізоляцією та захисною оболонкою. Спеціально розроблені для використання в сонячних панелях PV, ці кабелі оснащені роз’ємами, які добре підходять для їхнього застосування.

Модульні кабелі інтегруються в сонячні панелі під час виробничого процесу, утворюючи невід’ємну частину збірки панелі. Ці кабелі попередньо зібрані і, як такі, не призначені для зміни або зміни кінцевими користувачами. Вони адаптовані до конкретних розмірів і вимог панелей, які вони обслуговують.

Основні кабелі постійного струму служать більшими силовими колекторними кабелями, відповідальними за з’єднання позитивних і негативних кабелів від розподільної коробки генератора до центрального інвертора в системі сонячної енергії. Ці кабелі доступні в різних розмірах, із варіантами сонячних кабелів, таких як 2 мм, 4 мм і 6 мм, які зазвичай використовуються.

Експерти часто рекомендують використовувати кабелі постійного струму, спеціально розроблені для зовнішньої установки через їх довговічність і стійкість до факторів навколишнього середовища. Щоб зменшити ризик короткого замикання та проблем із заземленням, під час встановлення бажано прокладати кабелі протилежної полярності один від одного.

Основні кабелі постійного струму можуть бути одножильними або двожильними, що забезпечує гнучкість у проектуванні та монтажі. Одножильні дроти з подвійною ізоляцією є практичним вибором, що забезпечує високу надійність у зовнішніх умовах. З іншого боку, для проводки між інвертором сонячної енергії та з’єднувальною коробкою генератора типовою перевагою є двожильні кабелі постійного струму через їх придатність для конкретних вимог підключення.

З’єднувальний кабель змінного струму важливий для підключення інвертора сонячної енергії до захисного обладнання та електричної мережі.

У невеликих сонячних системах, що використовують трифазні інвертори, для підключення до мережі вибирають п’ятижильний кабель змінного струму. Конфігурація кабелю включає три дроти під напругою для передачі електроенергії та по одному для заземлення та нейтралі. І навпаки, для фотоелектричних систем, які використовують однофазні інвертори, зазвичай використовується трижильний кабель змінного струму, що забезпечує ефективне та зручне підключення до мережі.

Вибір правильного розміру кабелю має вирішальне значення для фотоелектричної системи, запобігаючи перегріву та мінімізуючи втрати енергії. Це не лише питання безпеки, але й питання дотримання Національного електричного кодексу (NEC) у більшості юрисдикцій. Використання невідповідного дроту може призвести до помилки перевірки. Ключовими факторами, що впливають на розмір проводу сонячної батареї, є потужність панелі та відстань до електричних блоків, а також застосування та умови навколишнього середовища.

Перш ніж купувати сонячні кабелі, переконайтеся, що ви розраховуєте розмір кабелю, дотримуючись правил NEC. Місцеві будівельні інспектори перевіряють дотримання стандартів, які оновлюються кожні три роки. Останнє видання 2020 року відображає досягнення в електротехніці. Уточніть у місцевих органів влади випуск, який використовується, перед установкою PV. Якщо ви не знайомі з правилами, проконсультуйтеся з сертифікованим електриком.
